Содержание:
- Что такое минераловатные цилиндры и зачем они нужны
- Типы труб и их особенности: ВГП, ППУ, полипропилен, чугун
- Ключевой параметр — наружный диаметр трубы
- Распространённая ошибка: путаница с условным проходом
- Пошаговый алгоритм подбора минераловатного цилиндра
- Распространённые ошибки при подборе и как их избежать
- Особенности монтажа минераловатных цилиндров на разные трубы
Неправильно подобранный диаметр минераловатного цилиндра, это не просто досадная ошибка, а прямые финансовые потери. Замеры показывают, что до 30% закупленных материалов оказываются непригодными из-за элементарного несоответствия размеров. Цилиндр либо не надевается на трубу, либо болтается, создавая мостики холода и конденсат.
Ежедневно тысячи монтажников, инженеров и частных застройщиков сталкиваются с одними и теми же вопросами:
- «Как точно подобрать цилиндр под трубу 57 мм?»
- «Чем отличается подбор для стальной и полипропиленовой трубы?»
- «Почему труба с условным проходом 25 мм имеет наружный диаметр 33,5 мм?»
Что такое минераловатные цилиндры и зачем они нужны

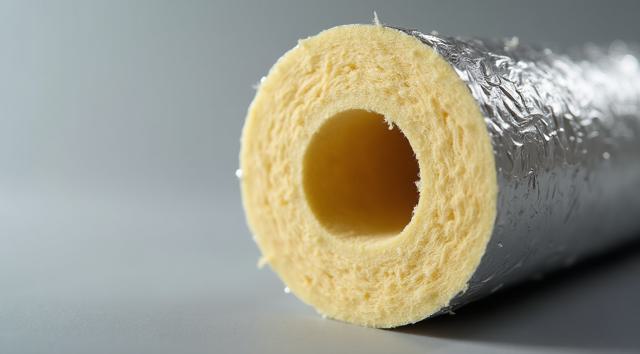

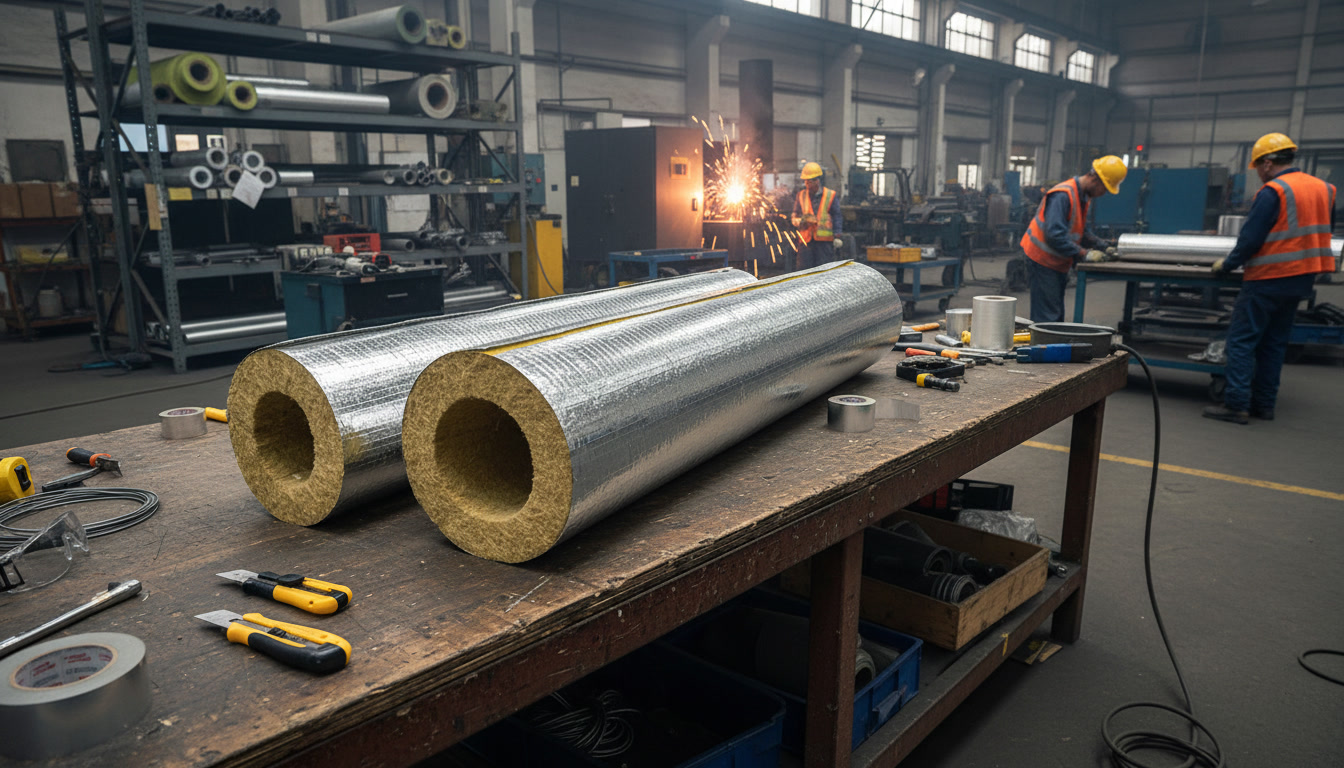

Минераловатный цилиндр (МВЦ) — это готовое теплоизоляционное изделие из каменной ваты в форме полой трубы, предназначенное для изоляции трубопроводов различного назначения.
Типичный минераловатный цилиндр состоит из трех слоев:
- Внутренняя гильза — тонкий слой фольгированного материала или стеклоткани, обеспечивающий плотное прилегание к трубе
- Основной утеплитель — минеральная вата на основе базальтового волокна плотностью 80-140 кг/м³
- Внешняя оболочка — алюминиевая фольга, оцинкованная сталь или стеклоткань для защиты от механических повреждений и влаги
Минераловатные цилиндры решают сразу несколько задач:
- Теплоизоляция — снижение теплопотерь на 60-80%. Для систем отопления это означает экономию энергоносителя и поддержание стабильной температуры теплоносителя.
- Защита от конденсата — предотвращение образования влаги на поверхности холодных труб (ХВС, кондиционирование), что исключает коррозию и образование плесени.
- Пожаробезопасность — класс горючести НГ (негорючий материал). Минеральная вата выдерживает температуры до 600-700°C без разрушения структуры.
- Шумоизоляция — особенно актуально для чугунных канализационных труб. Слой минеральной ваты толщиной 30-50 мм снижает уровень шума на 15-20 дБ.
Где применяются
- Трубопроводы отопления и ГВС — в жилых домах, коммерческих зданиях, промышленных объектах

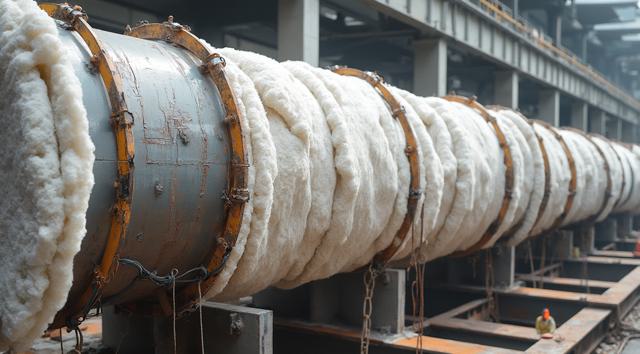

- Промышленные трубопроводы — на предприятиях с высокими температурами теплоносителя
- Наружные сети — при прокладке в земле или на открытом воздухе (требуют дополнительной защиты от УФ)
- Трубы в подвалах и чердаках — где температура окружающей среды отличается от расчетной
Типы труб и их особенности: ВГП, ППУ, полипропилен, чугун
Для правильного подбора изоляции необходимо понимать особенности каждого типа труб.
- Трубы ВГП (водогазопроводные)
- Материал: сталь
- Стандарт: ГОСТ 3262-75
- Особенности:
- Тонкая стенка (2-4 мм в зависимости от диаметра)
- Наружная резьба на концах (для труб с резьбой)
- Могут быть оцинкованными или черными
- Подвержены коррозии без защитного покрытия
- Диапазон диаметров: от 10 мм (3/8″) до 150 мм (6″)
Важно для подбора изоляции:
- Измеряется наружный диаметр, а не условный проход!
- Труба Ду15 (1/2″) имеет наружный диаметр 21,3 мм
- Труба Ду25 (1″) имеет наружный диаметр 33,5 мм
- Поверхность может быть неровной из-за сварного шва
- ППУ трубы (предварительно изолированные)
Конструкция: стальная труба + слой пенополиуретана + защитная оболочка (полиэтилен или оцинкованная сталь)
Стандарт: ГОСТ 30732-2020
Особенности:
- Уже имеют базовую теплоизоляцию (слой ППУ 30-70 мм)
- Защитная оболочка может быть черной (ПЭ) или серебристой (оцинковка)
- Наружный диаметр значительно больше стальной трубы из-за слоя изоляции
Важно для подбора изоляции:
- Минераловатные цилиндры используются только для изоляции стыков и фасонных изделий
- Для стыков нужны цилиндры с увеличенным внутренним диаметром
- Необходимо учитывать толщину заводской изоляции ППУ
Пример: стальная труба 57 мм с ППУ изоляцией 40 мм имеет наружный диаметр около 140-150 мм (с учетом оболочки).
- Полипропиленовые трубы (PP-R)
- Материал: полипропилен
- Стандарт: ГОСТ 32415-2013
- Особенности:
- Гладкая поверхность
- Низкая теплопроводность самого материала (но всё равно требуют изоляции)
- Белый или серый цвет
- Легкий вес
- Диапазон наружных диаметров: от 16 мм до 110 мм
Важно для подбора изоляции:
- Критично: полипропилен расширяется при нагреве! Коэффициент линейного расширения — 0,15 мм/м•°C
- Для труб горячего водоснабжения нужен запас по внутреннему диаметру цилиндра 1-2 мм
- Нельзя жестко фиксировать цилиндр — нужно оставить возможность движения трубы
Пример: труба PP-R 25 мм при температуре 70°C удлиняется на 1,5-2 мм на каждый метр длины.
- Чугунные трубы
- Материал: серый чугун
- Типы: канализационные (раструбные), напорные
- Особенности:
- Толстая стенка (4-5 мм и более)
- Большой вес
- Шероховатая внутренняя поверхность
- Раструбное соединение (для канализационных)
- Стандартные диаметры:
- Канализационные: 50 мм, 100 мм, 110 мм, 150 мм, 200 мм
- Напорные: от 50 мм до 1000 мм
Важно для подбора изоляции:
- Основная задача — шумоизоляция (снижение шума сливаемой воды)
- Защита от конденсата (для холодных помещений)
- Шероховатая поверхность требует цилиндров с мягкой внутренней гильзой
- В местах раструбов нужны фасонные изделия или индивидуальная подрезка
Ключевой параметр — наружный диаметр трубы
Понимание этого параметра избавит вас от 90% ошибок при подборе.
Минераловатный цилиндр надевается снаружи трубы. Следовательно:
Внутренний диаметр цилиндра = Наружный диаметр трубы + Технологический зазор
Технологический зазор составляет 0,5-2 мм в зависимости от типа трубы:
- Для стальных труб: 0,5-1 мм
- Для полипропилена: 1-2 мм (учитываем расширение)
- Для чугуна: 0,5-1 мм
Как правильно измерить наружный диаметр:
Инструмент: штангенциркуль (точность до 0,1 мм)
Методика измерения:
- Очистите поверхность трубы от грязи и ржавчины
- Измерьте диаметр в 2-3 точках по окружности (труба может быть овальной)
- Запишите максимальное значение
- Округлите до ближайшего стандартного размера
Если нет штангенциркуля:
- Можно использовать гибкую рулетку для измерения длины окружности
- Формула: Диаметр = Длина окружности / 3,14
- Пример: окружность 100 мм → диаметр = 100 / 3,14 = 31,8 мм (ближайший стандарт — 32 мм)
Распространённая ошибка: путаница с условным проходом
Условный проход (Ду или DN) — это не реальный размер трубы, а округленное значение внутреннего диаметра для удобства классификации.
Пример путаницы:
- Труба обозначена как Ду25 (1″)
- Неопытный покупатель заказывает цилиндр с внутренним диаметром 25 мм
- Реальность: наружный диаметр трубы 33,5 мм
- Результат: цилиндр не надевается на трубу.
Правило: всегда измеряйте наружный диаметр штангенциркулем или используйте таблицы соответствия.
Условный проход (Ду) — это справочная величина для классификации, а не физический размер трубы. Попытка подобрать изоляцию по Ду вместо замера наружного диаметра штангенциркулем гарантированно приводит к браку монтажа и финансовым потерям до 30% бюджета.
Универсальная таблица подбора для труб ВГП
| Наружный Ø трубы (мм) | Условный проход (Ду) | Внутренний Ø цилиндра (мм) | Рекомендуемая толщина (мм) | Маркировка цилиндра |
| 17,0 | 10 | 18 | 30-50 | МВЦ-18 |
| 21,3 | 15 | 22 | 30-50 | МВЦ-22 |
| 26,8 | 20 | 27 | 30-50 | МВЦ-27 |
| 33,5 | 25 | 34 | 30-60 | МВЦ-34 |
| 42,3 | 32 | 43 | 30-60 | МВЦ-43 |
| 48,0 | 40 | 49 | 30-70 | МВЦ-49 |
| 60,0 | 50 | 61 | 30-80 | МВЦ-61 |
| 75,5 | 65 | 76 | 40-80 | МВЦ-76 |
| 88,5 | 80 | 89 | 40-90 | МВЦ-89 |
| 114,0 | 100 | 115 | 40-100 | МВЦ-115 |
| 140,0 | 125 | 141 | 50-100 | МВЦ-141 |
| 165,0 | 150 | 166 | 50-100 | МВЦ-166 |
Таблица для полипропиленовых труб (с учетом расширения)
| Наружный Ø трубы (мм) | Внутренний Ø цилиндра (мм) | Рекомендуемая толщина (мм) | Примечание |
| 16 | 17-18 | 20-30 | Запас 1-2 мм |
| 20 | 21-22 | 20-40 | Запас 1-2 мм |
| 25 | 26-27 | 30-50 | Запас 1-2 мм |
| 32 | 33-34 | 30-60 | Запас 1-2 мм |
| 40 | 41-42 | 30-70 | Запас 1-2 мм |
| 50 | 51-52 | 40-80 | Запас 1-2 мм |
| 63 | 64-65 | 40-90 | Запас 1-2 мм |
| 75 | 76-77 | 40-100 | Запас 1-2 мм |
| 90 | 91-92 | 50-100 | Запас 1-2 мм |
| 110 | 111-112 | 50-100 | Запас 1-2 мм |
Таблица для чугунных канализационных труб
| Наружный Ø трубы (мм) | Внутренний Ø цилиндра (мм) | Рекомендуемая толщина (мм) | Назначение |
| 50 | 51 | 30-50 | Шумоизоляция |
| 100 | 101 | 30-50 | Шумоизоляция стояков |
| 110 | 111 | 30-50 | Шумоизоляция стояков |
| 150 | 151 | 40-60 | Шумоизоляция выпусков |
| 200 | 201 | 40-70 | Шумоизоляция магистралей |
Таблица для ППУ соединений и фасонных изделий
| Наружный Ø стальной трубы (мм) | Толщина ППУ (мм) | Наружный Ø с ППУ (мм) | Внутренний Ø цилиндра (мм) |
| 32 | 30 | 95-100 | 101 |
| 32 | 40 | 115-120 | 121 |
| 48 | 30 | 110-115 | 116 |
| 48 | 40 | 130-135 | 136 |
| 57 | 30 | 120-125 | 126 |
| 57 | 40 | 140-145 | 146 |
| 76 | 40 | 160-165 | 166 |
| 89 | 40 | 170-175 | 176 |
| 108 | 40 | 190-195 | 196 |
| 108 | 50 | 210-215 | 216 |
Важно: для ППУ труб минераловатные цилиндры используются только для изоляции стыков и фасонных изделий. Основную трубу изолировать не нужно.
Пошаговый алгоритм подбора минераловатного цилиндра
Следуйте этому алгоритму, чтобы гарантированно подобрать правильный цилиндр.
Шаг 1: Определите тип трубы
Осмотрите трубопровод и определите:
- Стальная труба ВГП — серая или оцинкованная, может иметь резьбу
- Полипропилен — белый или серый, гладкая поверхность, маркировка PP-R
- Чугун — темно-серый, шероховатая поверхность, раструбные соединения
- ППУ труба — черная (ПЭ оболочка) или серебристая (оцинковка), виден слой пены на срезе
Шаг 2: Измерьте наружный диаметр
Инструмент: штангенциркуль
Порядок действий:
- Очистите участок трубы от грязи
- Измерьте диаметр в 2-3 точках по окружности
- Запишите максимальное значение
- Округлите до ближайшего стандартного размера
Если нет штангенциркуля:
- Измерьте длину окружности гибкой рулеткой
- Разделите на 3,14
- Пример: 100 мм / 3,14 = 31,8 мм → ближайший стандарт 32 мм
Шаг 3: Найдите соответствующую строку в таблице
Используйте таблицы из предыдущего раздела:
- Для ВГП — универсальная таблица
- Для полипропилена — таблица с учетом расширения
- Для чугуна — таблица для канализационных труб
- Для ППУ — таблица для стыков
Критерий совпадения: ваш измеренный диаметр должен соответствовать значению в таблице ±0,5 мм
Шаг 4: Выберите толщину изоляции
Толщина зависит от назначения трубопровода:
Для отопления:
- Внутренние сети: 30-50 мм
- Наружные сети: 50-80 мм
- Чердаки, подвалы: 50-100 мм
Для ГВС:
- Внутренние сети: 30-40 мм
- Циркуляционные линии: 20-30 мм
Для ХВС:
- Защита от конденсата: 20-30 мм
- Наружные сети: 40-60 мм
Для шумоизоляции чугуна:
- Стояки: 30-50 мм
- Выпуски: 40-60 мм
Нормативный документ: СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов»
Шаг 5: Проверьте наличие защитного слоя
Для внутренних помещений:
- Фольгированная оболочка — отражает тепло, эстетичный вид
- Стеклоткань — дешевле, но менее долговечна
Для наружных сетей:
- Фольга + защитное покрытие от УФ
- Оцинкованная сталь — максимальная защита
- Алюминиевая оболочка — легкий вес, коррозионная стойкость
Распространённые ошибки при подборе и как их избежать
Ошибка 1: Ориентация на условный проход (Ду)
Ситуация: покупатель видит трубу с маркировкой Ду25 и заказывает цилиндр с внутренним диаметром 25 мм.
Реальность: труба Ду25 имеет наружный диаметр 33,5 мм. Цилиндр Ø25 мм физически не налезет на трубу.
Решение:
- Всегда измеряйте наружный диаметр штангенциркулем
- Используйте таблицы соответствия из этой статьи
- Помните: Ду ≠ наружный диаметр.
Ошибка 2: Игнорирование температурного расширения полипропилена
Ситуация: для полипропиленовой трубы Ø25 мм выбран цилиндр Ø25 мм без запаса.
Реальность: при нагреве до 70°C труба удлиняется и расширяется. Цилиндр начинает давить на трубу, возможны деформации.
Решение:
- Для полипропилена всегда берите запас 1-2 мм по внутреннему диаметру цилиндра
- Не фиксируйте цилиндр жестко — оставьте возможность движения трубы
- Используйте скользящие крепления
Ошибка 3: Неправильная толщина изоляции
Ситуация: для экономии выбрана минимальная толщина 20 мм вместо расчетных 50 мм.
Реальность:
- Теплопотери выше расчетных на 40-60%
- Образование конденсата на поверхности
- Перерасход энергоносителя
Решение:
- Следуйте СП 41-103-2000
- Для наружных сетей не экономьте на толщине
- Учитывайте температуру окружающей среды
Экономия на толщине изоляции — это мнимая выгода. Снижение толщины слоя с расчетных 50 мм до 20 мм увеличивает теплопотери на 40–60%. Правильно подобранный цилиндр окупается уже в первый отопительный сезон за счет реального снижения расходов на энергоносители.
Ошибка 4: Экономия на качестве цилиндров
Ситуация: куплены самые дешевые цилиндры неизвестного производителя.
Реальность:
- Минеральная вата осыпается через 1-2 года
- Плотность ниже заявленной — теплопроводность выше
- Отсутствие сертификатов — проблемы при сдаче объекта
Решение:
- Выбирайте производителей с сертификатами соответствия
- Проверяйте плотность (должна быть 80-140 кг/м³)
- Требуйте паспорт качества на каждую партию
Особенности монтажа минераловатных цилиндров на разные трубы
Монтаж на стальные трубы (ВГП)
Подготовка:
- Очистите поверхность трубы от ржавчины, грязи, масла
- При наличии коррозии — зачистите металлической щеткой
- Нанесите антикоррозийную грунтовку (если требуется)
Установка:
- Разрежьте цилиндр вдоль по заводскому шву (если есть) или по всей длине
- Наденьте на трубу, плотно прижав к поверхности
- Зафиксируйте алюминиевым скотчем или бандажной лентой
- Стыки цилиндров проклейте алюминиевым скотчем
Герметизация:
- Все продольные и поперечные швы проклейте алюминиевым скотчем
- Это предотвратит попадание влаги и улучшит теплоизоляцию
- Монтаж на полипропиленовые трубы
- Особенность: учет температурного расширения
Установка:
- Оставьте зазор 2-3 мм между цилиндром и трубой по всей длине
- Не фиксируйте цилиндр жестко — используйте скользящие крепления
- На стыках оставьте компенсационный зазор 5-10 мм
- Зафиксируйте алюминиевым скотчем, но не перетягивайте
Монтаж на чугунные трубы
Особенность: шероховатая поверхность и раструбные соединения
Установка:
- Используйте цилиндры с мягкой внутренней гильзой (стеклоткань)
- В местах раструбов — индивидуальная подрезка или фасонные изделия
- Плотно прижмите цилиндр к поверхности, заполнив неровности
- Зафиксируйте бандажной лентой с шагом 300-500 мм
Для шумоизоляции:
- Убедитесь, что цилиндр плотно прилегает ко всей поверхности
- Проклейте все стыки алюминиевым скотчем
- Для максимального эффекта используйте два слоя цилиндров
Специфика: изоляция только стыков и фасонных изделий
Установка:
- Подберите цилиндр с учетом толщины заводской ППУ изоляции
- Разрежьте цилиндр вдоль
- Наденьте на стык, плотно прижав к существующей изоляции
- Зафиксируйте бандажной лентой
- Проклейте стыки алюминиевым скотчем
Важно:
- Обеспечьте герметичность соединения с заводской изоляцией
- Используйте влагостойкий скотч для наружных сетей
Правильный подбор минераловатного цилиндра — это не просто формальность при закупке материалов, а залог энергоэффективности, безопасности и долговечности всей трубопроводной системы. Ошибка всего в несколько миллиметров может привести к образованию мостиков холода, выпадению конденсата, коррозии труб и, как следствие, к дополнительным финансовым потерям на переделку.
Главные правила, которые помогут избежать ошибок:
- Всегда измеряйте наружный диаметр штангенциркулем. Никогда не ориентируйтесь только на условный проход (Ду), так как он не равен реальному размеру трубы.
- Учитывайте специфику материала. Для полипропилена обязательно оставляйте температурный зазор 1–2 мм, для шероховатого чугуна выбирайте цилиндры с мягкой внутренней гильзой, а для ППУ труб изолируйте только стыки, учитывая толщину заводской оболочки.
- Выбирайте толщину по назначению. Не экономьте на изоляции для наружных сетей и систем отопления, чтобы теплопотери оставались в рамках нормативов (СП 41-103-2000).
- Закладывайте запас. Всегда добавляйте 10–15% к расчетному количеству цилиндров на подрезку, стыки и изоляцию фасонных элементов.
- Используя представленные в статье таблицы соответствия, вы гарантированно подберете идеальный размер изоляции с первого раза, сэкономив до 20% бюджета при закупке лишних материалов.
