Как подобрать диаметр теплоизоляционного цилиндра: расчет и размеры труб

• Как подобрать диаметр теплоизоляционного цилиндра: с чего начать
• Основные параметры подбора: диаметр, толщина и размер
• Как рассчитать диаметр теплоизоляции для труб
• Таблица подбора теплоизоляционных цилиндров по диаметру труб
• Стандартные размеры теплоизоляции труб
• Примеры подбора диаметра теплоизоляции
• Как выбрать толщину теплоизоляции труб
• Особенности подбора теплоизоляции для разных труб
• Частые ошибки при подборе диаметра и размера

Точный подбор диаметра теплоизоляционного цилиндра влияет на эффективность работы трубопровода. Ошибки приводят к дополнительным расходам и снижению срока службы изоляции.

Как подобрать диаметр теплоизоляционного цилиндра: с чего начать

Процедура начинается с измерения наружного размера конструкции, которую предстоит изолировать. Затем необходимо определить условия эксплуатации: температуру транспортируемой среды, температуру окружающего воздуха, требуемый уровень теплосбережения. Выбор завершается сверкой полученных данных с типоразмерами, представленными производителями теплоизоляционных материалов.

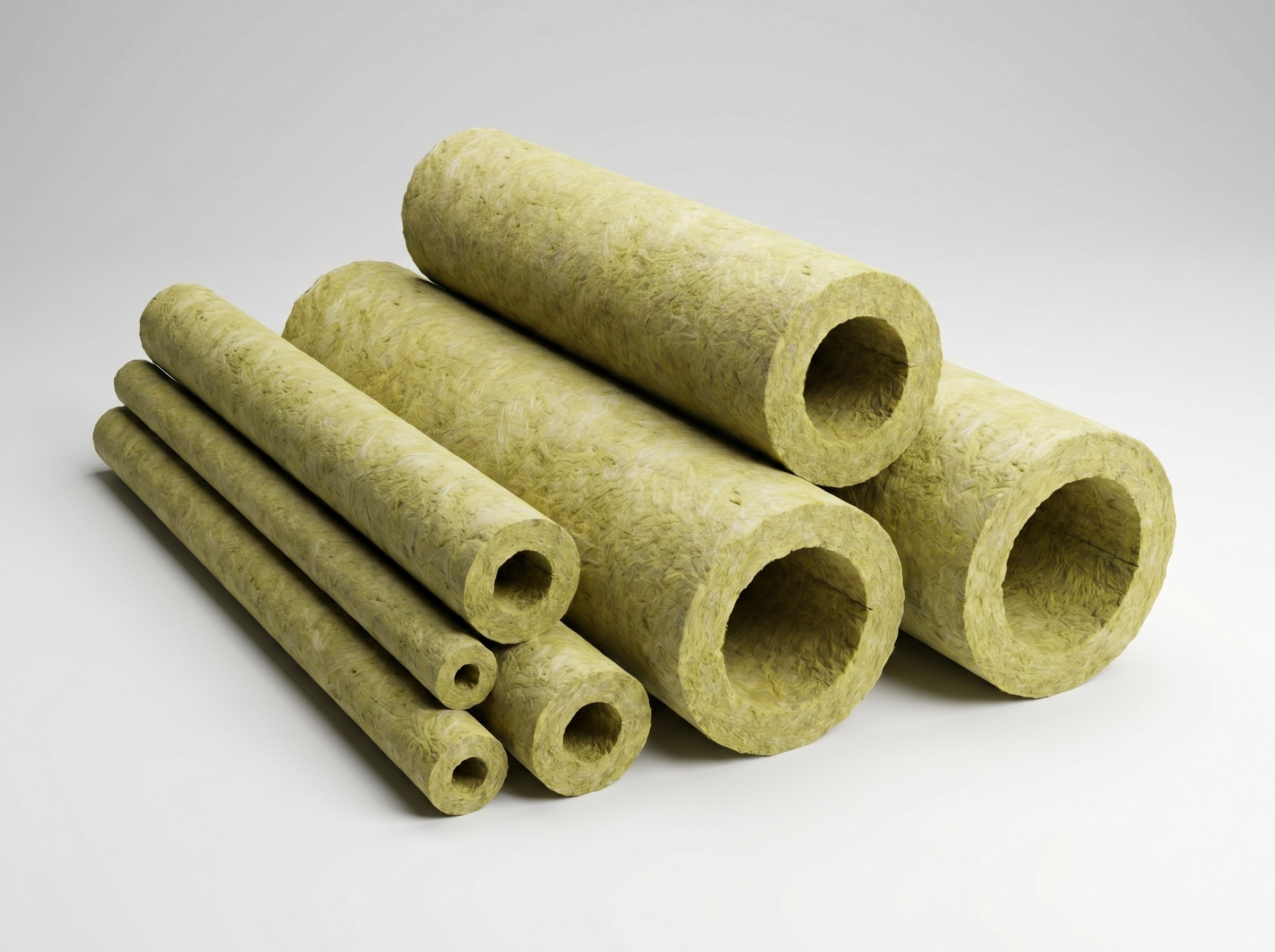

Что такое теплоизоляционный цилиндр и где он применяется

Теплоизолятор цилиндрической формы представляет собой полое изделие, изготовленное из базальтового волокна, пенополиуретана или вспененного каучука. Цилиндры для труб широко используются в системах отопления, горячего водоснабжения, кондиционирования, а также на промышленных и магистральных трубопроводах.

Почему важно правильно подобрать диаметр

Неверно подобрать размер утеплителя означает либо получить зазор между изоляцией и поверхностью, либо столкнуться с невозможностью установки. Зазор приводит к конденсации влаги, коррозии, потере тепла. Слишком малый диаметр теплоизоляции для трубопровода делает монтаж невозможным без разрыва материала.

Ошибки при выборе размера теплоизоляции

Основные параметры подбора: диаметр, толщина и размер

Три основные характеристики — внутренний диаметр цилиндра, наружный диаметр и толщина теплоизоляции труб — определяют, насколько эффективно изделие защитит трубопровод. Теплоизоляция для труб с нужными параметрами служит десятилетиями без замены.

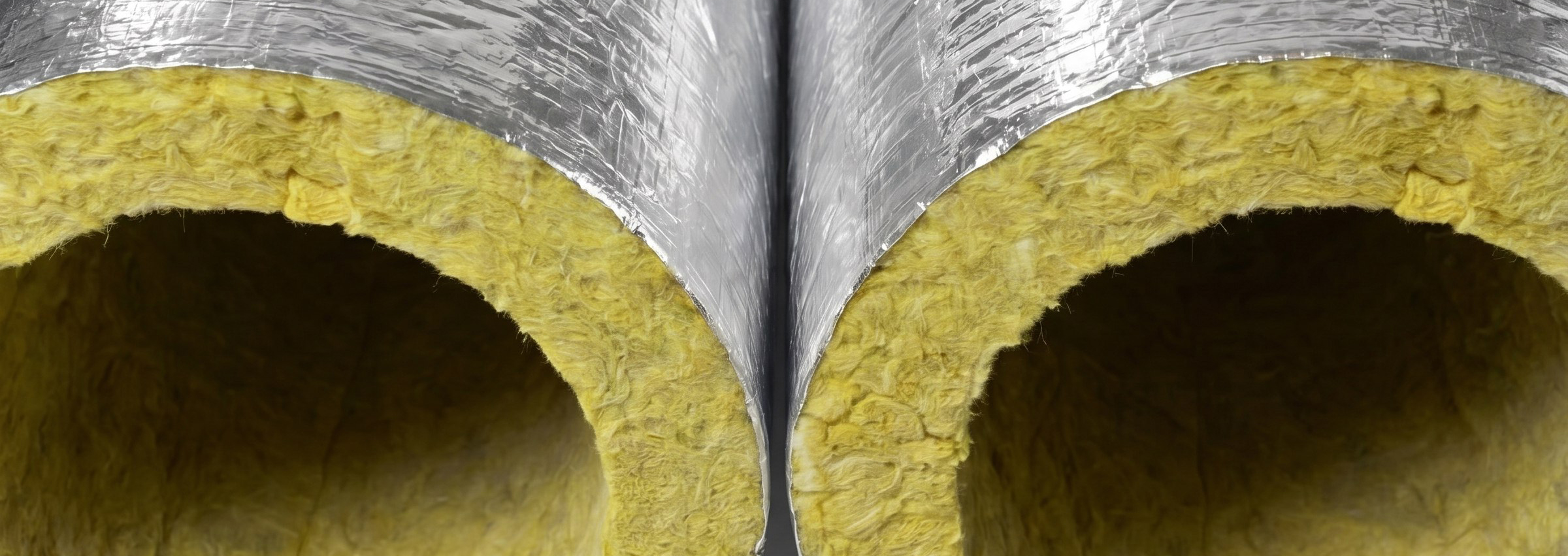

Внутренний диаметр цилиндра: как определить

Как определить диаметр посадочного отверстия?

Необходимо измерить именно наружный диаметр трубы, включая ее стенки и защитное покрытие, если оно есть. Например, для стальной конструкции с условным проходом 50 мм наружный диаметр может составлять 57 мм — это значение и будет искомым внутренним размером изоляции.

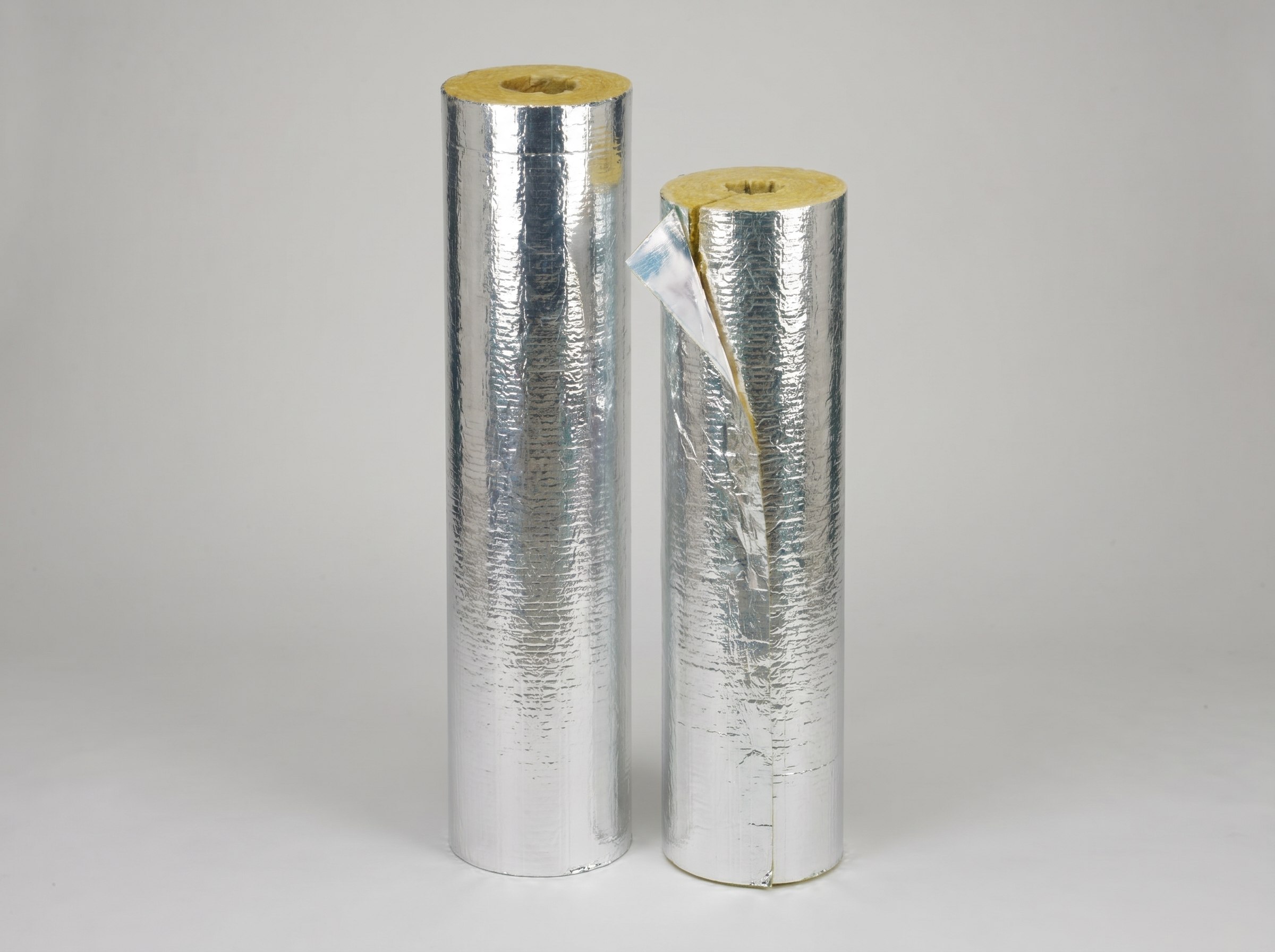

Наружный диаметр и толщина теплоизоляции

Наружный диаметр скорлупы определяется ее типоразмером и всегда больше внутреннего на две толщины стенки, заложенные изготовителем. Пользователю не нужно ничего складывать — достаточно выбрать из каталога готовое изделие с нужными параметрами.

Что такое типоразмер теплоизоляционного цилиндра

Типоразмер — это стандартизированное сочетание внутреннего и наружного диаметров, а также длины изделия (обычно 1 или 2 метра). Производители выпускают изоляционные скорлупы с внутренними размерами от 18 мм до 530 мм и более.

Как рассчитать диаметр теплоизоляции для труб

Прежде чем обращаться к формулам, важно понять, что под «расчетом диаметра» в данном случае понимают определение необходимого наружного размера утеплителя, исходя из диаметра и выбранной толщины теплоизоляции.

Формула расчета теплоизоляции труб

Расчет базируется на определении требуемого термического сопротивления.

Упрощенная формула для подбора диаметра изолятора:

D_наружный = D_внутренний + 2 × δ

где δ — необходимая толщина изоляционного слоя.

Как учитывать диаметр трубы и толщину утеплителя

Чем больше диаметр, тем относительно меньшую роль играет фиксированная толщина утеплителя. Для трубопроводов малого диаметра (до 50 мм) каждый миллиметр утеплителя критичен, а для магистралей свыше 300 мм тепловые потери через стенки распределяются равномернее.

Простой пример расчета

Задача: утеплить трубопровод с наружным диаметром 57 мм. Выбран утеплитель из минваты плотностью 80 кг/м³ и с толщиной изоляционного слоя 50 мм.

Расчет: 57 + 2×50 = 157 мм.

Полученный результат — это наружный диаметр изоляции.

Таблица подбора теплоизоляционных цилиндров по диаметру труб

Таблица позволяет быстро найти нужный типоразмер, зная всего один параметр — наружный диаметр.

Стандартные размеры теплоизоляции труб

Таблица типовых внутренних диаметров: 18, 22, 28, 32, 38, 42, 45, 48, 51, 54, 57, 60, 76, 89, 108, 114, 133, 159, 168, 194, 219, 273, 325, 377, 426, 480, 530 мм.

Соответствие: диаметр трубы и размер цилиндра

Для стальной трубы Ду 50 мм (наружный 57) применяют цилиндр с внутренним диаметром 57 мм. Для пластикового трубопровода с внешним размером 110 мм нужен теплоизолятор 110 мм — здесь понятие внутренних и наружных диаметров труб совпадает, так как стенки пластиковых изделий считают по внешнему контуру.

Как пользоваться таблицей подбора

1. Измерьте наружный диаметр штангенциркулем.

2. Найдите в таблице ближайшее стандартное значение.

3. Определите требуемую толщину изоляции.

4. Выберите теплоизоляцию из соответствующей строки.

Стандартные размеры теплоизоляционных цилиндров

Типовые толщины стенок теплоизоляционных цилиндров: 20, 25, 30, 40, 50 мм, 60, 70, 80, 90, 100, 110, 120.

Длина изделий — 1000 или 2000 мм. Размеры могут отличаться у разных производителей, поэтому перед покупкой нужно изучить каталог конкретной торговой марки.

Примеры подбора диаметра теплоизоляции

Пример 1. Для стальных труб отопления с наружным диаметром 48 мм (Ду 40) нужен цилиндр по внутреннему размеру 48 мм. При работе в помещении достаточно толщины 30 мм.

Пример 2. Для пластиковых труб водоснабжения диаметром 110 мм, проложенных в неотапливаемом чердаке, требуется утеплитель 110/160 (внутренний 110, наружный 160, толщина стенки цилиндра 50).

Пример 3. Для трубы системы кондиционирования (медь, наружный диаметр 22 мм) выбирают цилиндр 22/42 (толщина 10 мм).

Как выбрать толщину теплоизоляции труб

Толщина — это параметр, который влияет на теплосбережение, а также на итоговую стоимость материалов, поэтому его определение требует внимательного анализа условий эксплуатации.

От чего зависит толщина утеплителя

На расчет толщины влияют: разница температур среды и воздуха, допустимые теплопотери, материал изоляции (коэффициент теплопроводности), условия прокладки, а также какая требуется температура на поверхности изоляции.

Влияние температуры и условий эксплуатации

Для трубопроводов с высокой температурой (пар, перегретая вода) требуются большие толщины, чем для систем ГВС. При подземной прокладке толщина может быть увеличена на 15–20% из-за увлажнения грунта. Для холодильных систем важна защита от конденсата — здесь толщина определяется точкой росы.

Особенности подбора теплоизоляции для разных труб

Материал и геометрия трубы определяют, какой диаметр цилиндра потребуется.

Стальные

Нужно учитывать внешний диаметр, который больше условного прохода.

Расчет изоляции для труб (таблица):

Пластиковые

Для полипропиленовых, ПНД и ПВХ изделий маркировка уже соответствует наружному диаметру. Трубы 110 мм — это трубы с внешним размером 110 мм. Цилиндр подбирается с таким же внутренним диаметром.

Трубопроводы отопления и горячей воды

Теплоизоляция для труб систем отопления должна выдерживать температуры до 95–110 °C. Этому требованию соответствуют цилиндры из каменной ваты. Толщина для внутридомовых сетей — 30–60 мм, для наружных — 80–120 мм.

Как выбрать правильно? Расчет теплоизоляции должен учитывать не среднюю, а пиковую температуру теплоносителя.

Частые ошибки при подборе диаметра и размера

1. Подмена наружных диаметров труб внутренними — самая распространенная ошибка.

2. Игнорирование теплового расширения у трубы 50 мм и более — цилиндр может лопнуть.

3. Выбор утеплитель для труб без учета условий эксплуатации (для улицы нужна гидрофобизированная изоляция).

4. Теплоизоляция для магистралей без компенсации линейного расширения приводит к разрывам.

5. Покупка цилиндров для изоляции трубопроводов без сертификата — риск получить материал с заниженной плотностью.

6. Отказ от сплошного покрытия по всей длине — «мостики холода» сводят на «нет» всю теплоизоляцию.

Теплоизоляционная защита — это точный инженерный расчет, а не подбор «на глаз». Используя таблицы соответствия диаметрам и зная внешний и внутренний диаметр трубы, можно легко определить диаметр теплоизолятора.
