Как рассчитать количество теплоизоляции для трубопровода: калькулятор и формулы

• Формула расчета длины утеплителя
• Расчет количества цилиндров по диаметру и толщине
• Как учесть доборные элементы?

Расчет количества теплоизоляции для трубопровода — это ключевой этап подготовки к монтажу. От точности вычислений зависит экономия изоляционных материалов, а также эффективность изоляции: если утеплителя будет меньше, чем нужно, появятся «мостики холода», теплопотери, а если больше — возрастут затраты без ощутимой пользы. Чтобы правильно определить объем изоляции, важно учитывать диаметр трубы, длину трассы, тип утеплителя (цилиндры, плиты, рулон), толщину слоя. В этой статье разберем, как рассчитать длину и количество цилиндров из минеральной ваты, какие формулы использовать, как учесть доборные элементы — от колен и тройников до запорной арматуры.

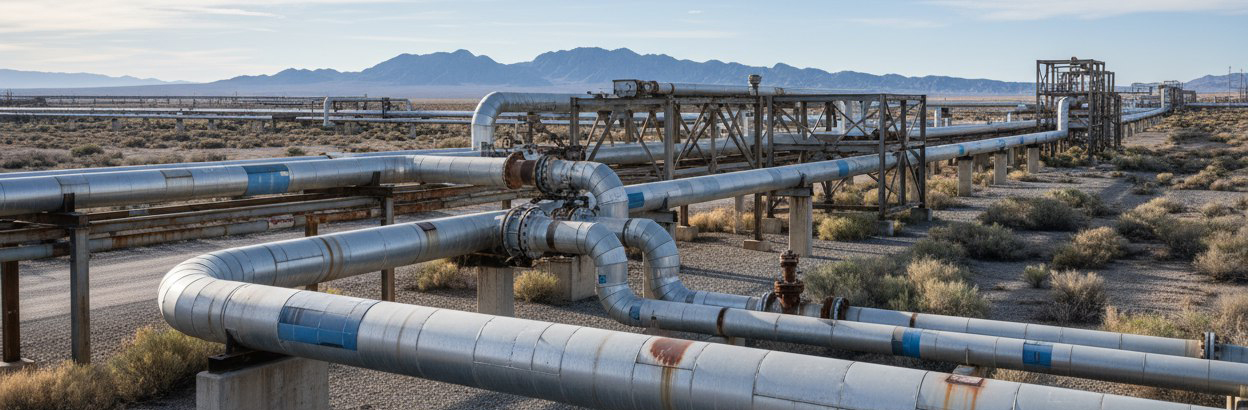

Формула расчета длины утеплителя

Расчет количества теплоизоляции для трубопровода — несложная, но ответственная задача.

Грамотный расчет утеплителя позволяет:

• избежать перерасхода материалов;
• ускорить монтаж;
• гарантировать равномерное покрытие труб;
• обеспечить требуемый уровень энергосбережения.

Используя простые формулы и коэффициенты, можно точно определить, сколько цилиндров или рулонов потребуется для утепления конкретного объекта.

Главное — учитывать все участки, доборные элементы, выбирать правильный внутренний диаметр, толщину утеплителя.

Расчет начинается с определения общей протяженности трубопровода, подлежащего изоляции.

Формула проста:

L общ = L маг + L отв + L доп

где:

• L маг: длина основной магистрали (прямая часть труб);

• L отв: суммарная длина ответвлений;

• L доб: дополнительные участки (запорная арматура, фитинги, тройники, колена).

На практике длину можно определить по проекту трубопровода или путем замеров на месте монтажа.

Если трубопровод имеет сложную конфигурацию, рекомендуется делать разделение на участки с указанием длины и диаметра каждого — это упростит подсчет объема изоляции.

После того как суммарная длина известна, вычисляется потребность в изоляционном материале.

Для цилиндрических элементов (скорлуп, секций или «трубок») используется формула:

N = L общ / L цил

где

• N — количество цилиндров (штук);

• L общ. — длина участка трубы, м;

• L — длина одного цилиндра, м.

Таким образом, если общая длина трубопровода — 125 метров, а длина одного цилиндра — 1 метр, потребуется 125 цилиндров. Однако на практике всегда добавляют 5–10 % запаса на подрезку, углы, подгонку по месту.

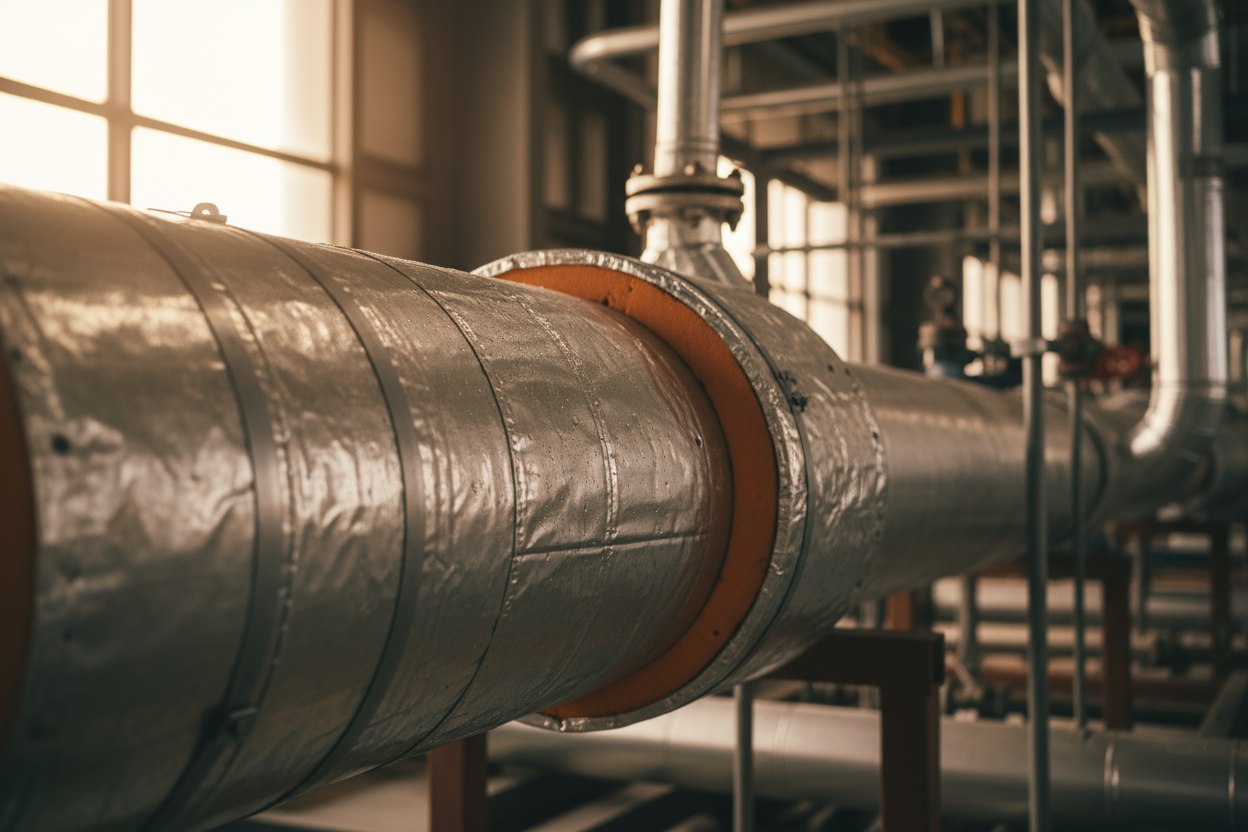

Расчет количества цилиндров по диаметру и толщине

Количество утеплителя зависит от длины трубопровода, а также от наружного диаметра трубы, толщины изоляционного слоя.

Минераловатные или вспененные цилиндры выпускаются с внутренними диаметрами от 18 до 324 мм (и более) и толщиной стенки от 20 до 100 мм. Чтобы правильно выбрать нужный размер, используют таблицы соответствия: внутренний диаметр скорлупы должен совпадать с наружным диаметром трубы или быть чуть больше (на 1–2 мм для плотной посадки).

Порядок действий:

1. Определить наружный диаметр трубы.

Например:

Труба Ду25 (1”) → наружный диаметр 33,5 мм

Труба Ду50 (2”) → наружный диаметр 60,0 мм

Труба Ду100 (4”) → наружный диаметр 108 мм

Эти значения берутся из справочников (ГОСТ 3262, ГОСТ 10704).

2. Подобрать внутренний диаметр цилиндра.

Если наружный диаметр трубы 60 мм, подбирается изолятор с внутренним диаметром 61 мм. Для тонкостенных пластиковых труб (ПП, ПЭ, ПВХ) диаметр подбирают по фактическому измерению.

3. Определить толщину изоляции.

Толщина выбирается по назначению системы:

• для отопления: 30–50 мм;
• для горячей воды: 25–40 мм;
• для холодной воды, кондиционирования: 10–25 мм;
• для промышленных паропроводов: до 100 мм.

Эти параметры определяются расчетом теплопотерь или по СНиП 41-03-2003.

После выбора размера скорлупы можно рассчитать объем утеплителя.

Для справки используется геометрическая формула объема полого цилиндра:

рассчитывается по формуле:

V = π ⋅ L ⋅ (R²2 −R²1),

где

• V — объем теплоизоляции (м³);
• π — число пи (≈ 3,14);
• L — длина изолируемого участка (м);
• R1 — внутренний радиус (равен половине диаметра трубы, м);
• R2 — внешний радиус (сумма внутреннего радиуса и толщины изоляции, м).

Эта формула особенно полезна, если нужно рассчитать массу или плотность утеплителя при транспортировке или сравнении вариантов.

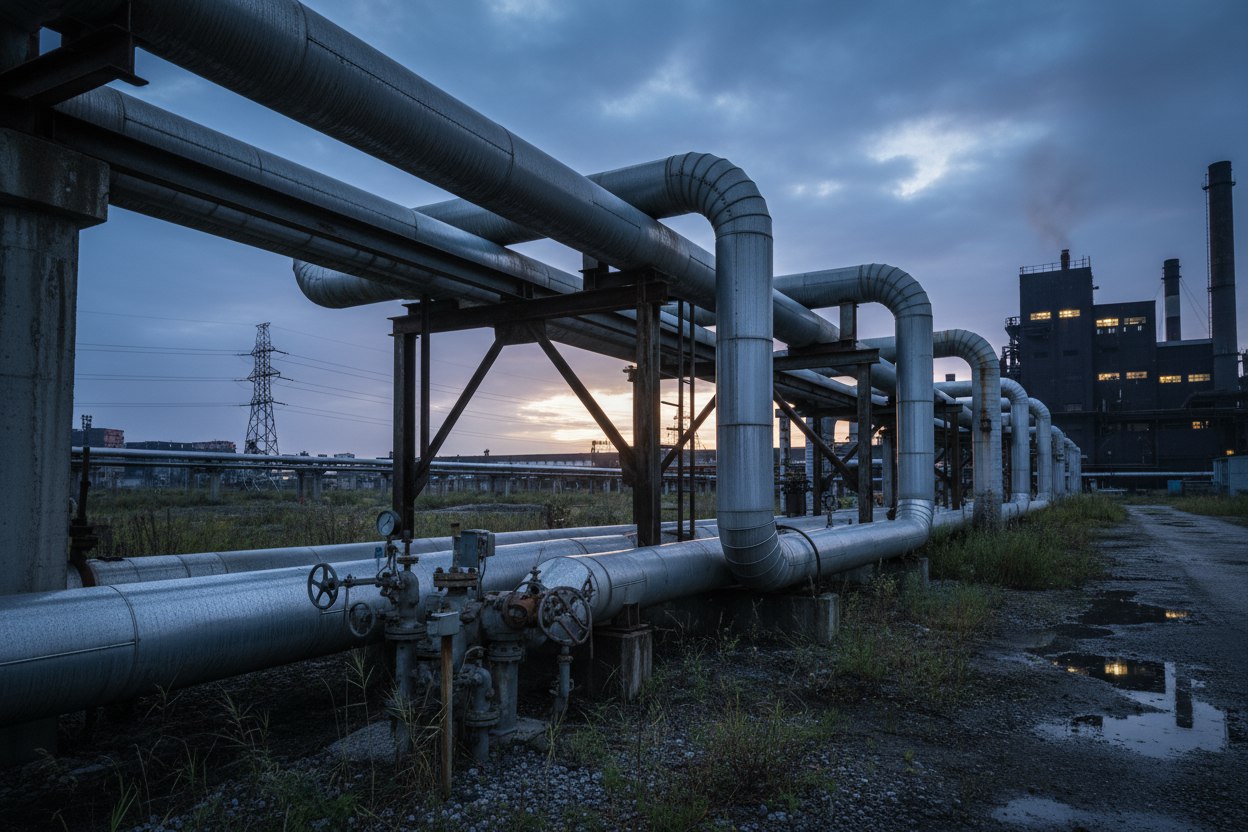

Как учесть доборные элементы?

При расчете теплоизоляции важно не забывать, что трубопровод состоит не только из прямых участков.

В систему входят:

• отводы (углы 45° и 90°);
• тройники;
• муфты;
• фланцевые соединения;
• краны, задвижки;
• компенсаторы;
• опоры, подвесы.

Каждый из этих элементов требует дополнительной изоляции — так называемых доборных деталей.

Как рассчитать доборные элементы вручную

• Отводы (колена).

Изолируют специальными сегментными элементами или отрезками цилиндров.

Для одного отвода 90° длиной 200 мм обычно требуется 1,1–1,2 длины цилиндра.

Пример: если цилиндры по 1 м, на каждый отвод нужно добавить 0,2 м материала.

• Тройники.

Тройник эквивалентен примерно 1,5 длинам цилиндра того же диаметра.

• Запорная арматура.

В зависимости от типа и размера — 0,3–0,6 м дополнительного материала.

При большом количестве арматуры это может дать до 5 % общей длины.

• Фланцы и компенсаторы

Обычно не изолируются полностью, но в расчете принимается запас 0,1–0,2 м на каждый элемент для подгонки.

Многие производители теплоизоляции размещают на своих сайтах онлайн-калькуляторы, где можно ввести:

• диаметр трубы,
• длину трассы,
• толщину слоя,
• материал (минвата, ППЭ, каучук)

и получить готовый результат — количество цилиндров, массу, объем упаковок.

Однако даже используя калькулятор, важно понимать принцип расчета, чтобы контролировать результат и корректно интерпретировать данные.

Онлайн-инструменты часто округляют значения и не учитывают нестандартные элементы, а это может дать ошибку 5–7 %.

Практические рекомендации для повышения точности расчетов:

1. Проводить разделение трассы по диаметрам — для каждого участка своя партия утеплителя.
2. Всегда добавлять 5–10 % запаса.
3. Для наружных труб нужно учитывать стыковку фольги или кожуха.
4. При комбинированных системах (горячая и холодная вода рядом) не смешивать разные материалы — плотности и толщины отличаются.
5. При закупке округлять количество цилиндров в большую сторону — возможен производственный разброс по размерам до 2–3 мм на секцию.

Если ручные расчеты дополнить онлайн-калькулятором от производителя, можно получить точные данные для коммерческого предложения и сметы, не тратя время на сложные вычисления.
