Проектирование любой инженерной системы начинается с цифр. Когда речь идет о транспортировке теплоносителя — будь то вода в системе отопления или горячего водоснабжения (ГВС), — недостаточно просто проложить трубу. Критически важно понять, сколько энергии мы потеряем в пути и как с этим бороться. Расчет тепловых потерь в трубопроводах и последующий подбор изоляции — это не формальность, а прямой путь к экономии бюджета и соблюдению строгих строительных норм.

Когда владелец дома или инженер сталкивается с проблемой промерзания или огромными счетами за отопление, он лихорадочно ищет ответ на вопрос: чем утеплить трубы отопления в квартире или систему подачи воды в частном доме? Но задавать его нужно на этапе проектирования, вооружившись знаниями нормативов и физики процессов.

Зачем считать теплопотери трубопроводов?

На первый взгляд может показаться, что вопросы тепловой изоляции трубопровода вторичны. Однако любой опытный проектировщик знает: игнорирование этой темы ведет к серьезным последствиям. Давайте разберем базовые, но критически важные вопросы: для чего нужна теплоизоляция труб, как рассчитать изоляцию и какой должна быть тепловая изоляция у конкретной системы, чтобы она работала эффективно, без аварий.

Экономия энергии и снижение затрат на отопление

Каждый плохо изолированный метр пластиковых или стальных труб — это радиатор, работающий на улицу или в грунт. Потери тепла в трубах приводят к тому, что котел работает дольше, сжигая больше топлива для поддержания заданной расчетной температуры. Если сложить добавочные потери теплоты в долях от основных потерь по всей длине, сумма в годовом счете может оказаться шокирующей.

Соответствие нормам: почему игнорирование изоляции — риск штрафов и аварий

Для промышленных и жилых объектов действует жесткая нормативная база. Игнорирование правил ведет к административным штрафам, а также к технологическим проблемам. Так отсутствие защиты на трубопроводах ХВС летом приводит к выпадению конденсата, что быстро разрушает металл. Коррозия — прямой путь к аварии.

Кто должен проводить расчет: проектировщик, монтажник или владелец?

Формально, расчет потерь и проектирование тепловой изоляции оборудования и трубопроводов — задача квалифицированного инженера-проектировщика. Монтажник отвечает за реализацию, а владелец — за эксплуатацию. Однако понимание базовых принципов расчета тепловых потерь полезно всем, чтобы контролировать процесс и не стать жертвой некомпетентности.

Что такое тепловые потери в трубопроводе?

С точки зрения физики, потери тепловой энергии в системе — это процесс передачи тепла от теплоносителя (воды) в окружающую среду.

Простое объяснение физики процесса

Зимой теплоноситель внутри трубы горячий, а воздух или грунт снаружи — холодные. По законам физики тепло всегда стремится туда, где холоднее. Возникает непрерывный тепловой поток, направленный от стенки стальных или пластиковых труб наружу.

От чего зависят теплопотери: температура, диаметр, длина, материал трубы, условия прокладки

Насколько быстро тепло будет уходить, зависит от множества факторов.

На величину потерь тепла в системе влияет:

1. Расчетная температура теплоносителя и окружающей среды (воздуха или среднегодовая температура грунта на глубине заложения оси трубопроводов).

Чем холоднее на улице и чем горячее вода в трубах, расположенных на открытом воздухе или в плохо отапливаемых помещениях, тем выше теплоотдача.

2. Материал как фактор сопротивления на пути теплового потока.

Коэффициент теплопроводности стальной трубы довольно высок. Сама стенка стальных труб почти не мешает теплу уходить — теплопроводность стали высокая. Для пластиковых труб этот показатель несколько ниже, но теплопотери полипропиленовых труб без изоляции также недопустимо велики для наружной прокладки. Слой изоляции трубы создает главное препятствие: чем он толще и чем хуже проводит тепло, тем ниже уровень потерь тепловой энергии в системе.

3. Диаметр трубы: прямая зависимость от площади поверхности.

Здесь действует простое правило: чем больше размеры трубы, тем больше площадь ее наружной поверхности, контактирующей с холодной средой. А площадь покровного слоя изоляции (или просто поверхности трубы) прямо пропорциональна теплопотерям.

4. Длина трубопровода: накопительный эффект.

Если диаметр определяет интенсивность потерь на каждом конкретном метре, то длина показывает масштаб бедствия. Потери по длине трубопровода суммируются.

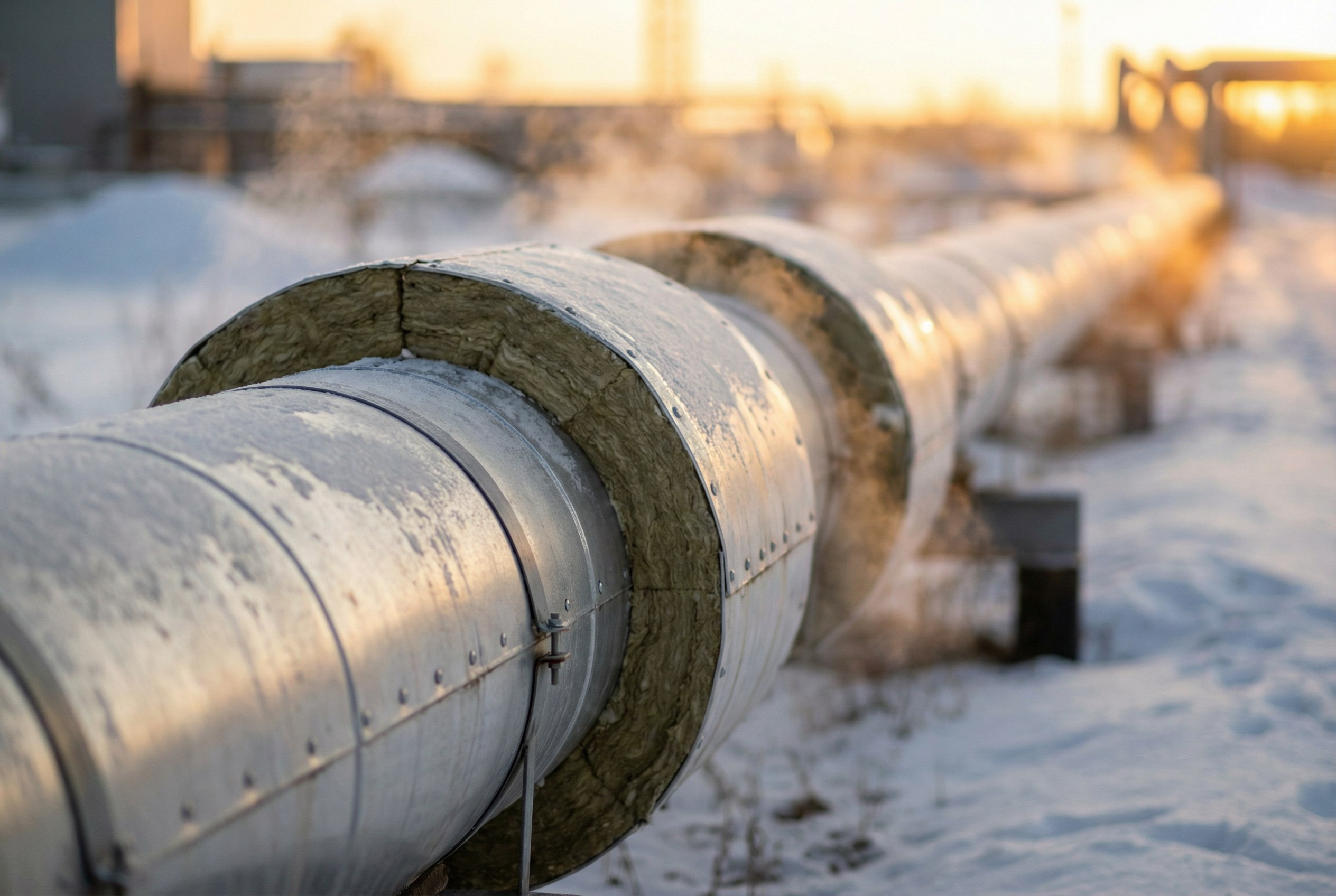

5. Условия прокладки: скорость ветра и влажность грунта.

Движущийся воздух (ветер) сдувает нагретый слой воздуха у поверхности конструкции, что резко увеличивает коэффициент теплоотдачи от воды к стенке трубы и от стенки к воздуху. В грунте ситуация иная: земля обладает своей теплопроводностью и теплоемкостью. Влажный грунт отводит тепло намного активнее сухого, что также требует корректировки при проведении расчетов.

Последствия недостаточной изоляции: замерзание, конденсат, рост нагрузки на котел

Помимо перерасхода топлива, отсутствие утеплителя или недостаточная изоляция труб грозит замерзанием воды в системе при аварийной остановке, коррозией из-за конденсата, критическим ростом нагрузки на котельное оборудование.

Нормативная база: требования к теплоизоляции трубопроводов

Чтобы проектирование и расчет тепловой изоляции не превратились в гадание, а смонтированная сеть успешно прошла проверку, необходимо опираться на основные правила, закрепленные в действующих нормативах.

Основные документы: СП 61.13330.2023 (актуализированная редакция СНиП 41-03-2003)

В России основным документом, регламентирующим этот вопрос, является СП 61.13330.2023 (актуализированная редакция СНиП 41-03-2003).

Когда изоляция обязательна: по типу системы (отопление, ГВС, ХВС), температуре и месту прокладки

Свод правил четко определяет, какие трубопроводы должны быть покрыты тепловой изоляцией.

Защита обязательна для всех систем отопления, ГВС, технологических трубопроводов с температурой теплоносителя выше 12 °С (для предотвращения конденсата) и ниже +12 °С (для предотвращения промерзания), независимо от места прокладки.

Минимально допустимая толщина изоляции по СП — таблицы и пояснения

В документе приведены таблица и приложения, где указана минимальная толщина для разных условий. Например, какой толщины должна быть тепловая изоляция подающих трубопроводов систем горячего водоснабжения при надземной прокладке? Для стальных труб ДУ 50 при расчетной температуре 100 °С это будет один размер, а для обратного трубопровода — другой.

Требования к коэффициенту теплопроводности материалов

Нормы также устанавливают требования к максимальному коэффициенту теплопроводности материалов в «сухом» состоянии. Рекомендуемый коэффициент теплопередачи — в диапазоне 0,03–0,08 Вт/(м·°С).

Формула тепловых потерь: как рассчитать вручную

Для проектировщиков важно знать нормативные значения потерь тепловой энергии в различных системах, а также уметь проверять их расчетом.

Основная формула расчета линейных теплопотерь

Базовое уравнение для определения удельных тепловых потерь выглядит так:

q = 2π (t_тр — t_окр) / (ΣR)

Расшифровка обозначений

Методика расчета линейных теплопотерь регламентируется СП 61.13330.2012.

Согласно принятым обозначениям:

• q — линейная плотность теплового потока, Вт/м;
• t_тр — температура теплоносителя, °C;
• t_окр — температура окружающей среды, °C;
• ΣR — сумма линейных термических сопротивлений, м·°C/Вт (R_из + R_н + …);
• R_из — термическое сопротивление изоляции, м·°C/Вт;
• λ_из — расчетный коэффициент теплопроводности изоляции, Вт/(м·°C);
• R_н — сопротивление теплоотдаче наружной поверхности.

π — константа (~ 3,14).

Пример расчета для стальной трубы ДУ 50 с изоляцией из минваты

Допустим, нам нужно узнать удельные тепловые потери в тепловых сетях для участка с трубой Ду 50 (наружный диаметр 60 мм), проложенного на улице. Температура воды 100°С, воздуха -20 °С. Используем минвату толщиной 50 мм с λ = 0,05 Вт/(м·°С).

1. Рассчитываем термическое сопротивление изоляции: R_из = (1 / 2πλ) * ln(D_нар / D_вн).

2. Учитываем сопротивления теплоотдачи (обычно принимаются по справочникам).

3. Находим общее R и подставляем в формулу.

Даже такой упрощенный подход позволяет оценить эффективность тепловой изоляции для той или иной конструкции.

Ограничения ручного метода: когда нужны специализированные программы

Ручной метод расчета тепловых потерь и теплоизоляции трубопровода достаточно эффективен, однако в реальности мы сталкиваемся с множеством факторов:

• наличие опор, арматуры трубопроводов;
• покрывной слой;
• меняющие условия теплообмена.

Поэтому для сложных сетей, установленных на открытом воздухе, применяют специализированные программы.

Упрощенный расчет по СП и справочным данным

На практике расчет изоляции трубопровода выполняют с помощью готовых таблиц.

Использование таблиц из приложений к СП 61.13330

В приложениях к СП уже приведены готовые значения толщины, удельные тепловые потери в зависимости от диаметра, температуры, типа прокладки надземных или подземных трубопроводов. Это позволяет определить толщину изоляции без сложных вычислений.

Как определить толщину изоляции без сложных вычислений

Самый простой способ — воспользоваться готовыми таблицами из приложений к СП 61.13330, где для каждого диаметра трубы, температуры теплоносителя, условий прокладки уже указана минимально допустимая толщина. Достаточно найти в таблице строку, соответствующую заданным параметрам.

Поправочные коэффициенты: для подземной, надземной и внутрипольной прокладки

Важно помнить про коэффициент, учитывающий потери через неоднородности конструкций (крепления, фланцы). Также существуют коэффициенты для пересчета с нормативных условий на реальные.

Онлайн-калькуляторы: плюсы и риски

В интернете множество сервисов, где можно быстро получить расчет толщины тепловой изоляции трубопроводов. Они удобны для предварительной оценки, но всегда нужно проверять, заложены ли в них актуальные нормы СП и методика расчета. Слепое доверие калькуляторам может привести к ошибкам.

Как подобрать толщину изоляции: пошаговая инструкция

Чтобы ответить на вопрос, какой должна быть толщина теплоизоляции для трубопроводов, нужно учесть ряд факторов.

Определите тип трубопровода и рабочую температуру.

Это базовые исходные данные, от которых отталкиваются все дальнейшие расчеты: для систем отопления и ГВС нормы одни, для наружной ХВС и технологических трубопроводов — совсем иные.

Выберите условия эксплуатации (улица, подвал, чердак, земля)

От этого зависит расчетная температура окружающей среды: для подземной прокладки берут температуру грунта на глубине заложения, для чердаков, подвалов — температуру воздуха в этих помещениях, а для улицы — показатель наиболее холодного периода.

Сверьтесь с нормами СП или выполните расчет

Если объект стандартный — берите готовую таблицу. Для уникальных условий считайте по формуле.

Учтите экономический оптимум — не всегда «толще = лучше»

Слишком толстый слой может быть неоправданно дорог. Задача — найти баланс, при котором нормативные потери соблюдены, а стоимость материалов и монтаж адекватны.

Чем изолировать трубы отопления: обзор материалов

Рассмотрим основные виды теплоизоляции для трубопроводных систем.

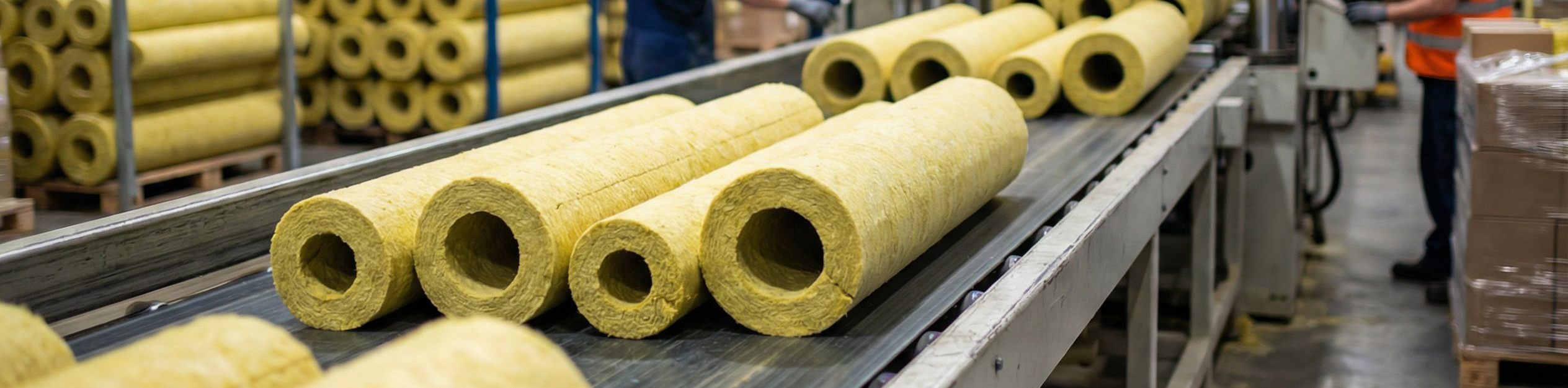

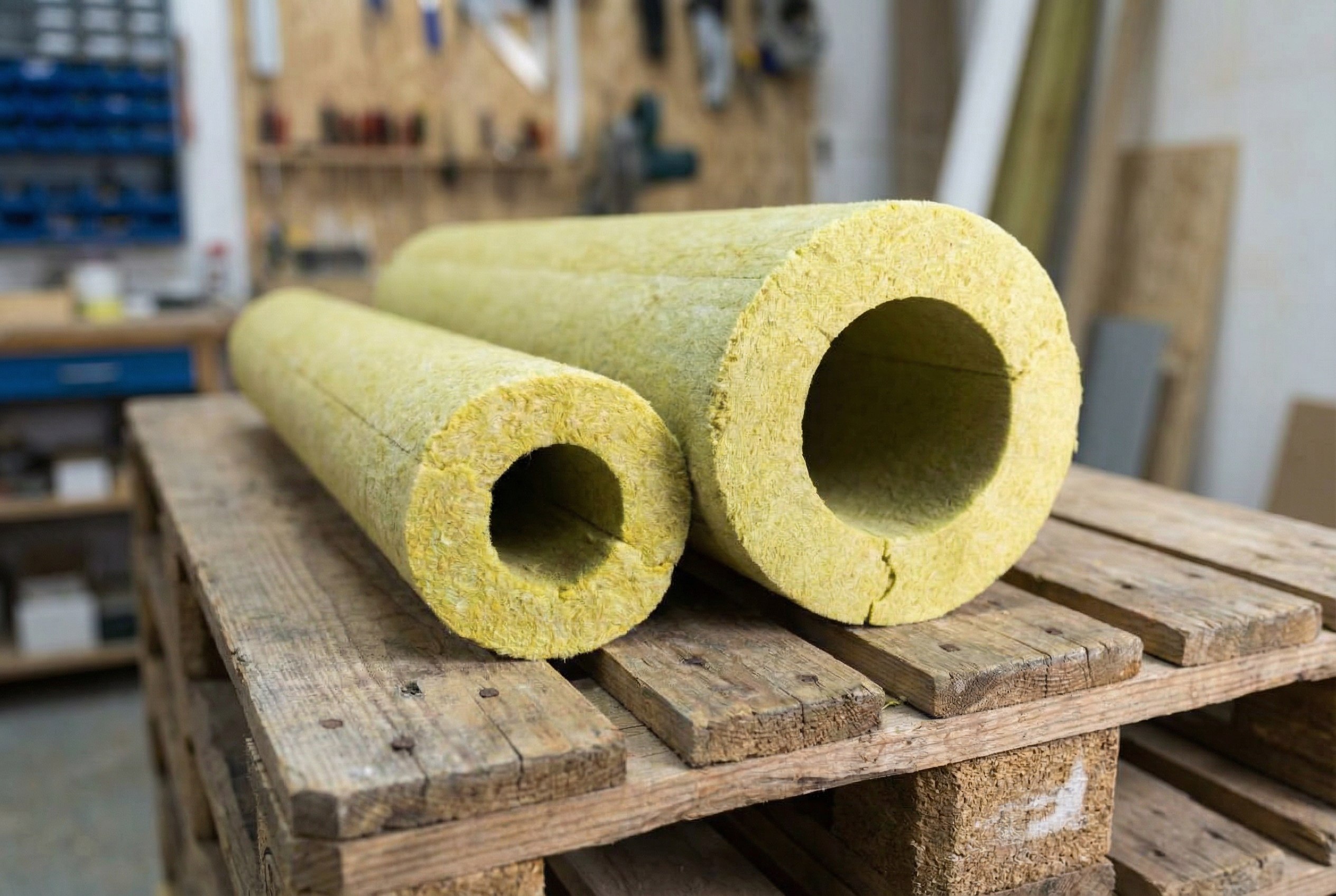

Минеральная вата: плюсы, минусы, сфера применения

Классика для теплоизоляции трубопроводов теплосетей и промышленных объектов. Плюсы: негорючесть, высокая температура применения. Минусы: необходимость тщательной гидроизоляции (покрытие поверхности изоляции трубопроводов сталью оцинкованной или фольгой), боязнь влаги.

Вспененный полиэтилен и каучук: для внутренних систем и ГВС

Идеальны для внутренних систем, ГВС, ХВС. Выпускаются в виде трубок (скорлуп). Удобны в монтаже, обладают закрытой пористой структурой. Часто применяются для предотвращения образования конденсата на трубах в подвалах.

Пенополиуретан (ППУ): напыление и скорлупа — когда использовать

Лидер по эффективности. Используется в виде заводских скорлуп или заливочных композиций. Изоляция ППУ — это стандарт для современных теплотрасс. Часто имеет заводское защитное покрытие — оцинковку или полиэтилен.

Вспененный полистирол, пеностекло, армированные покрытия

Жесткие материалы. Пеностекло — абсолютный рекордсмен по долговечности и паронепроницаемости, но достаточно дорогой. Полистирол используется ограниченно из-за горючести.

Сравнение по коэффициенту теплопроводности, долговечности и стоимости

Сравнение этих материалов по главному параметру — коэффициенту теплопроводности — показывает, что все они должны укладываться в диапазон, требуемый СП, но их долговечность, паропроницаемость и цена сильно разнятся.

Тепловая изоляция оборудования и трубопроводов: особенности

Говоря о защите коммуникаций, инженерных сетей, нельзя забывать о том, насколько важна тепловая изоляция оборудования, резервуаров, технологических трубопроводов.

Изоляция арматуры, фланцев, компенсаторов

Это точки, где потери максимальны. Здесь нельзя использовать обычные прямые скорлупы. Требуются специальные фасонные элементы.

Почему нельзя «забывать» про оборудование — точки максимальных потерь

Фланцевые соединения, арматура, компенсаторы имеют сложную геометрию, значительно большую площадь поверхности теплообмена, чем прямой участок трубы, поэтому тепловые потери в этих зонах могут в несколько раз превышать нормативные. Игнорирование изоляции оборудования сводит на нет всю эффективность защиты магистрали, создавая тепловые «дыры», зоны риска образования конденсата и коррозии.

Готовые решения: кожухи, разъемные конструкции

Для удобства монтажа, обслуживания фасонных элементов промышленность выпускает готовые разъемные конструкции — кожухи и скорлупы из ППУ, минеральной ваты с покрытием из оцинкованной стали или фольги, которые точно повторяют геометрию тройников, отводов, фланцев. Такие решения позволяют быстро выполнить изоляционные работы без потери качества и обеспечить полное прилегание утеплителя к сложным поверхностям.

Распространенные ошибки при расчете и монтаже изоляции

Даже идеальный проект можно испортить некачественным монтажом.

Игнорирование влажности и ее влияния на коэффициент теплопроводности

Мокрая минвата перестает греть. Отсутствие пароизоляции на трубопроводах с отрицательной температурой приведет к намоканию утеплителя и его разрушению.

Недостаточное перекрытие стыков

Нарушение правил монтажа, щели в стыках — это «мостики холода», сводящие на нет все усилия.

Отсутствие пароизоляции на холодных трубопроводах

На трубопроводах с отрицательной температурой или ХВС отсутствие пароизоляционного слоя приводит к тому, что теплый влажный воздух из помещения проникает в утеплитель и конденсируется там, превращая изоляцию трубопровода в мокрую бесполезную «шубу». Это полностью уничтожает теплоизоляционные свойства материала, вызывает активную коррозию металлических поверхностей под слоем утеплителя.

Выбор материала только по цене, а не по условиям эксплуатации

Дешевый утеплитель может не соответствовать условиям эксплуатации, быстро потерять форму или целостность.

Заключение

Расчет теплопотерь трубопровода и грамотный подбор защиты — это не просто формальность, а залог долговечной и эффективной работы системы. Понимание физики процесса, знание требований СП 61.13330 и умение ориентироваться в многообразии современных материалов позволяет избежать колоссальных убытков в будущем.
