Обеспечение работоспособности противопожарных водопроводов в холодное время года — критически важная задача. Если вода в трубах замерзнет, система в момент пожара окажется бесполезной, что может привести к трагическим последствиям. Именно поэтому к выбору материалов и монтажу теплоизоляции предъявляются наиболее строгие требования, игнорирование которых грозит штрафами, а также реальной опасностью.
Обязательна ли теплоизоляция труб пожаротушения?
Да, в большинстве случаев теплоизоляция труб необходима. Это требование обязательно для всех участков системы пожаротушения, которые проложены на улице, в неотапливаемых подвалах, на чердаках или в технических этажах, где температура воздуха зимой может опускаться ниже +5 °C. Основная цель — не допустить замерзания огнетушащего вещества и сохранить гидравлические характеристики сети.
Нормативная база: что говорят СП 5.13130, СП 484.1311500.2020 и другие документы
Требования к защите трубопроводов регламентируются СНИП и СП (сводом правил):
- Основным документом, на который ссылаются эксперты, является СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические». Хотя в самом СП 5.13130 детально не расписаны пироги изоляции, эти документы регламентируют общие нормы проектирования систем водяного пожаротушения.
- Прямое отношение к вопросу имеет письмо ФГБУ ВНИИПО МЧС России, которое разъясняет: требования к изоляции трубопроводов АУПТ и внутреннего противопожарного водопровода содержатся в п. 6.7.3.13 СП 485.1311500.2020 и п. 14.3.11 СП 10.13130.2020.
- Пункт 6.7.3.13 СП 485.1311500.2020 регламентирует требования к установкам пожаротушения, указывает на необходимость применения тепловой изоляции в определенных условиях.
- Пункт 14.3.11 СП 10.13130.2020 относится к системам внутреннего противопожарного водопровода, предусматривает защитную тепловую изоляцию при прокладке коммуникаций, особенно в местах с разными температурными режимами эксплуатации или возможностью промерзания.
Важно учитывать общие требования пожарной безопасности при работе в зимних условиях. Согласно нормам, перед наступлением холодов необходимо проверить исправность термоизоляции, а сами гидранты и водоемы должны быть надежно утеплены. Качественная защита труб от промерзания — основа работоспособности системы в морозы.
Основные требования к теплоизоляции систем АУПТ
Какой утеплитель выбрать для столь ответственной задачи и как утеплить трубопроводы, чтобы гарантировать их работоспособность в любых условиях? Эти вопросы возникают у каждого проектировщика при разработке раздела теплозащиты. Выбор изоляции для системы пожаротушения на любом строительном объекте не может быть произвольным. Теплоизоляционные материалы должны соответствовать ряду жестких критериев.
Группа горючести утеплителя
Это самый важный параметр. Для трубопроводов системы пожаротушения разрешено использовать только материалы с группой горючести НГ (негорючие). Применение горючих утеплителей (например, обычного пенопласта) создает дополнительную пожарную нагрузку, что недопустимо.
Температурный диапазон эксплуатации
Изолятор должен сохранять свои свойства в расчетном диапазоне зимних температур. Морозостойкая изоляция для труб не становится хрупкой на холоде, эффективно выполняя функцию защиты от промерзания.
Водо- и паронепроницаемость
Утеплитель для труб не должен впитывать влагу. Попадание воды внутрь изоляционного слоя резко снижает его эффективность, приводит к коррозии металла. Поэтому применяется паронепроницаемая теплоизоляция. Также возможен монтаж отдельного пароизоляционного слоя.
Долговечность и устойчивость к УФ
Для участков, проложенных открыто, критична устойчивость к ультрафиолету. Под воздействием солнца многие материалы разрушаются, поэтому изоляция для труб на улице требует защиты (покрывного слоя или специальной пропитки).
Какие утеплители разрешены для систем пожаротушения?
Исходя из главного требования — негорючести, список разрешенных стройматериалов ограничен.
Базальтовая (каменная) вата — можно или нет?
Можно, и это один из самых популярных вариантов, который разрешен к применению на объектах с повышенными требованиями к пожарной безопасности.

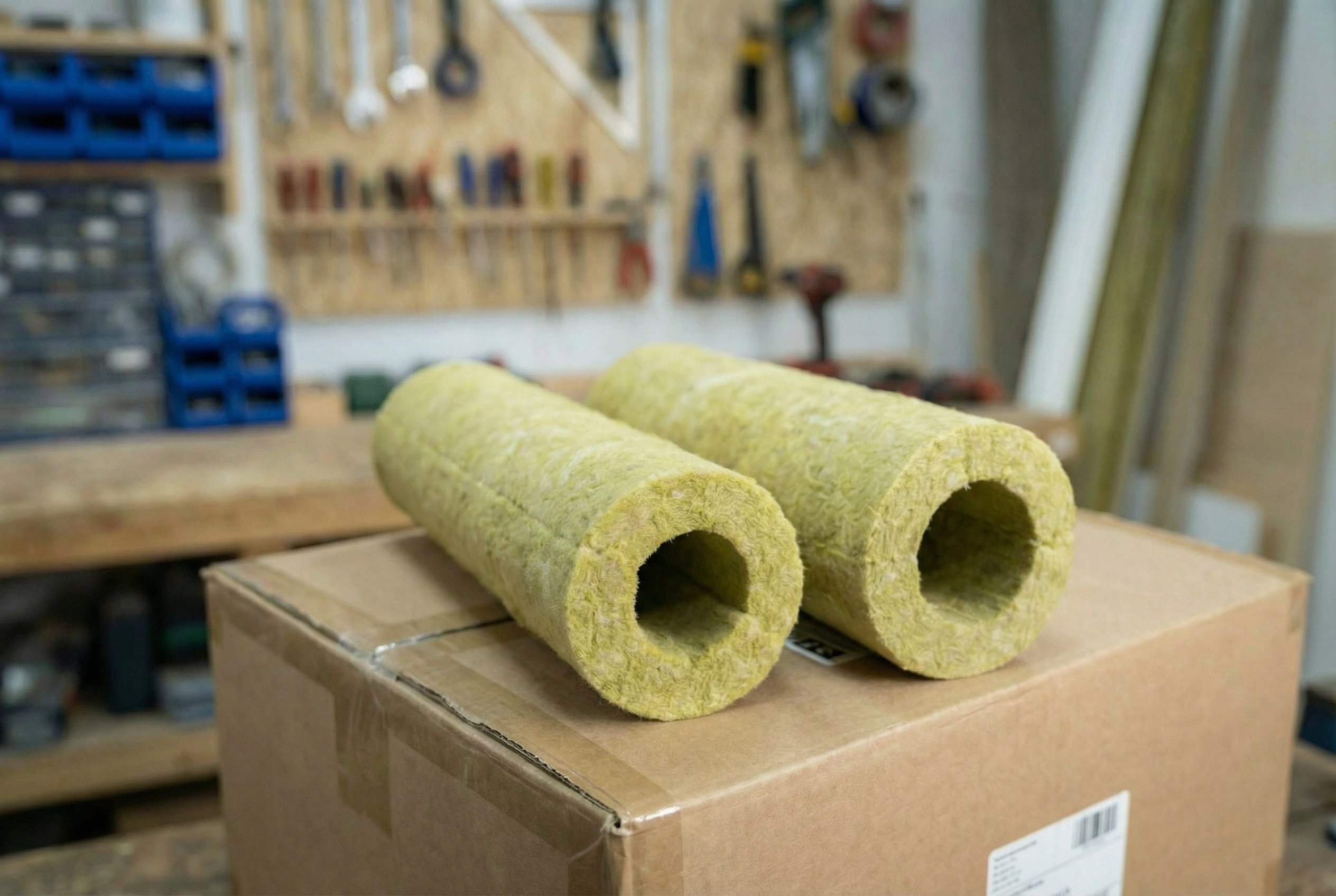

Базальтовая вата (или каменная вата) относится к классу НГ. Этот негорючий утеплитель производят из расплава горных пород. Она выдерживает высокие температуры, не выделяя токсичных газов. Чаще всего используются формованные изделия — цилиндры или сегменты из минеральной ваты с защитным покрытием.
Вспененный каучук и ЭПДМ-резина
Эти материалы также активно применяются для утепления трубопроводов в системах пожаротушения. Современный вспененный каучук может иметь группу горючести НГ, что делает его идеальным решением. Он эластичен, обладает низкой теплопроводностью, обеспечивает надежную защиту от промерзания. Благодаря закрытой ячеистой структуре изолятор имеет высокую паронепроницаемость, что предотвращает образование конденсата, сохраняет теплоизоляционные свойства в течение всего срока эксплуатации.
ЭПДМ-резина также широко применяется для этих целей: этим материалом можно утеплять как прямые участки трубы, так и сложные фасонные элементы благодаря его эластичности, устойчивости к низким температурам.
Пеностекло как альтернатива
Пеностекло — абсолютно негорючий, жесткий, долговечный теплоизолятор. Оно не пропускает влагу, прочное на сжатие, устойчивое к любым агрессивным средам. Единственный его минус — высокая цена и сложность монтажа на фасонных частях.
Почему запрещены пенопласт, ППУ и другие горючие материалы
Любые материалы с группой горючести Г1, Г2, Г3 или Г4 (пенопласт, экструдированный пенополистирол, обычный ППУ) запрещены для этих целей. В случае пожара эти утеплители будут способствовать распространению пламени, что противоречит самой идее противопожарной системы.
Особенности утепления в разных условиях
Выбор схемы изоляции зависит от места прокладки трубопровода.
На улице: защита от промерзания зимой
Защита системы пожаротушения от замерзания на улице требует проведения целого комплекса мероприятий. Здесь необходимо утеплить трубу, а также защитить ее от осадков, УФ, ветра. Часто используется комбинация: негорючая теплоизоляция (например, каменная вата) + покровный слой из оцинкованной стали или стеклопластика. В особо суровых условиях или для защиты конструкций малого диаметра практикуется совместный монтаж с греющим кабелем.
В неотапливаемых помещениях (подвалы, чердаки, техэтажи)
Риск промерзания системы пожаротушения в неотапливаемом помещении ниже, чем на улице, но он все еще существует. Здесь главная задача — сохранить тепло внутри, не давая воде застаиваться и остывать до нуля. Достаточно слоя качественной изоляции, например, каучуковой или минераловатной, с обязательной герметизацией стыков.
Утепление пожарных стояков и кранов
Утепление пожарных стояков требует особого внимания к местам врезок, запорной арматуре. Пожарные краны, узлы прохода через перекрытия — это «мостики холода». Для их теплоизоляции удобно использовать съемные термочехлы (из того же негорючего материала), которые позволяют обслуживать арматуру, не разрушая основной изоляционный слой. Грамотное утепление пожарных кранов и стояков позволяет сохранить их функциональность при низких температурах.
Пошаговая инструкция: как правильно утеплить трубы АУПТ
Чтобы изоляция трубопроводов работала эффективно, необходимо соблюдать технологию монтажа.
Подготовка поверхности
Конструкция очищается от грязи и ржавчины, грунтуется антикоррозионным составом.
Монтаж теплоизоляции
На трубу надеваются готовые цилиндры (скорлупы) или наматываются рулонные материалы (например, маты из каменной ваты). Материал должен плотно облегать трубу.
Гидро- и пароизоляция
При использовании минераловатных материалов поверх утеплителя обязательно монтируется слой пароизоляции. Если принято решение утеплять трубы минватой, необходимо понимать: этот материал гигроскопичен. Пароизоляция — обычно это фольга, армированная фольга или полиэтиленовая пленка — предотвращает намокание утеплителя и образование конденсата. Только при наличии такого барьера обеспечивается полноценная защита труб от промерзания, коррозии.
Крепление и герметизация стыков
Все слои фиксируются бандажами, хомутами или проволокой. Стыки скорлуп и нахлесты пароизоляции проклеиваются специализированным скотчем (например, металлизированным), чтобы обеспечить полную герметичность.
Типичные ошибки при утеплении и их последствия
Ошибки при монтаже могут свести на нет все усилия и привести к аварии.
Использование горючих материалов
Применение пенопласта или ППУ — грубейшее нарушение. Это повышенный риск при пожаре, а также верный способ получить предписание от инспектора МЧС с требованием переделать всю систему.
Отсутствие защиты от влаги
Если оставить минеральную вату без пароизоляции, она намокает, прессуется и теряет все теплоизолирующие свойства. Зимой такой «сырой» пирог промерзает, и труба может лопнуть. Защита от влаги — залог долговечности.
Нарушение сплошности изоляции
Незакрытые стыки, щели между сегментами скорлуп, плохо утепленные места опор — это зоны прорыва холода. Даже небольшая «дырка» в изоляции может стать причиной образования ледяной пробки. При проверке качества работ инспекторы обязательно сверяются с проектом, смотрят, соответствует ли смонтированная конструкция требованиям по каждому слою и установленному утеплителю.
Риски при проверке МЧС
Инспекторы при проверке обращают внимание на работоспособность насосов, а также на состояние трубопроводов. Если изоляция для труб выполнена из горючих материалов или отсутствует там, где нужна, это классифицируется как нарушение требований пожарной безопасности, что влечет за собой серьезные штрафы.
Заключение
Зная, какие материалы разрешены нормативами и как выполнить теплоизоляцию, можно гарантировать бесперебойную работу противопожарной системы даже в самые суровые морозы. Грамотно выполненная теплоизоляция — это гарантия того, что системы пожаротушения запустятся в любую минуту, независимо от погоды за окном. Выбор теплоизоляционных материалов должен основываться строго на требованиях норм. Только соблюдение технологии, отказ от горючих утеплителей обеспечат надежную защиту труб от замерзания, безопасность объекта в целом.
